제품 설명

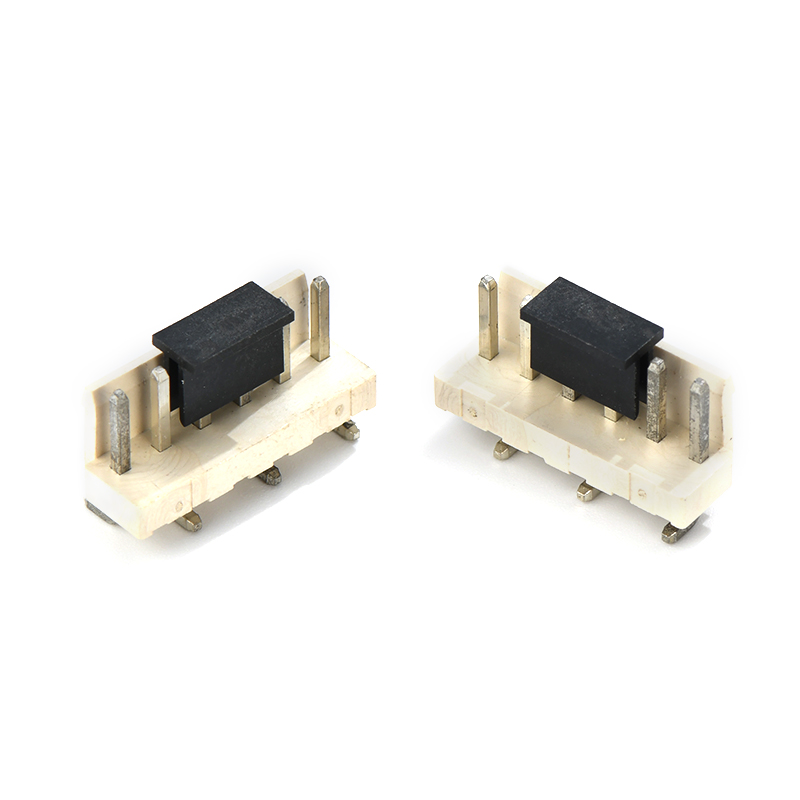

MX3.09 6P SMT 커버형 웨이퍼 헤더

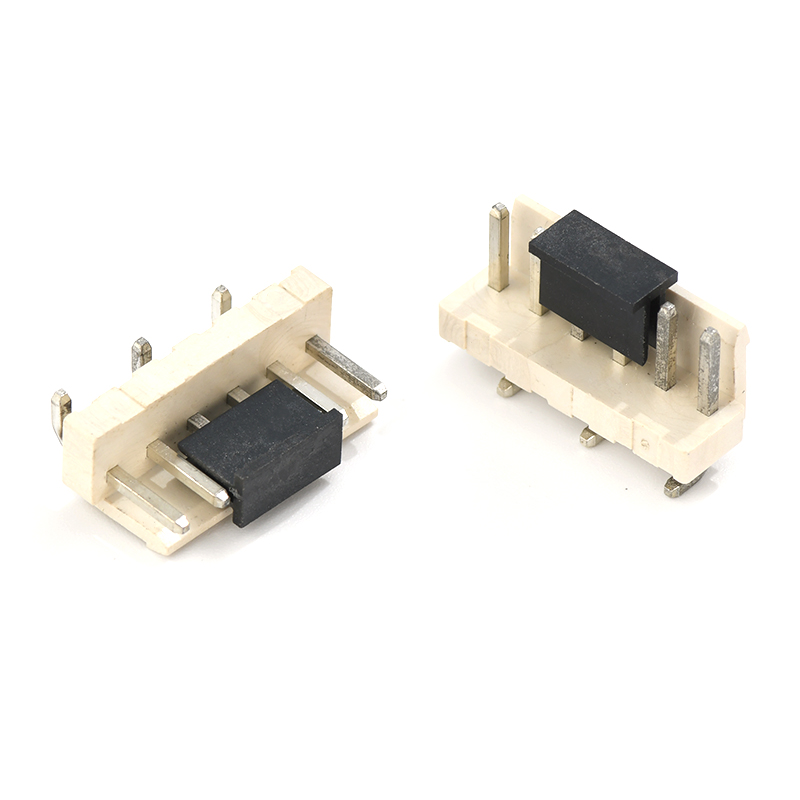

MX3.09 6P SMT 커버형 웨이퍼 헤더는 6핀 와이어-보드 연결을 사용하는 PCB 어셈블리용으로 설계되었습니다. SMT 실장 스타일 덕분에 표면 실장 구성 요소를 사용하는 보드 설계에 적합한 옵션이 되고, 커버는 커넥터에 결합 측에 대해 정의된 하우징 모양을 제공합니다.

웨이퍼 헤더를 선택할 때 핀 수보다 더 많은 것을 확인하는 것이 좋습니다. 보드 설치 공간, 피치, 하우징 모양 및 일치하는 와이어 커넥터가 모두 함께 작동해야 합니다. 이 6핀 SMT 덮힌 웨이퍼 헤더는 컴팩트한 6위치 연결이 필요한 프로젝트를 위해 고안되었으며, 제품 도면에 따라 정확한 맞춤이 확인되었습니다.

PCB 생산을 위한 SMT 마운팅

표면 실장 기술은 부품을 보드 표면에 직접 배치할 수 있기 때문에 PCB 조립에 널리 사용됩니다. 스루홀 실장 방법을 사용하지 않고 커넥터를 PCB에 배치해야 하는 레이아웃에는 SMT 웨이퍼 헤더를 고려할 수 있습니다. 이는 공장에서 이미 사용하고 있는 조립 공정에 맞춰 보드 설계를 유지하는 데 도움이 됩니다.

생산 팀의 경우 새 커넥터를 보드에 추가하기 전에 패드 레이아웃과 납땜 프로세스를 면밀히 확인할 필요가 있습니다. 제품 도면을 통해 권장 설치 공간, 납땜 패드 크기 및 장착 방향을 확인하십시오. 프로젝트에서 커넥터 웨이퍼를 사용하는 경우 선택한 버전이 보드 설계 및 전선측 하우징과 일치하는지 확인하세요.

정의된 연결 지점을 위한 6핀 커버

6핀 레이아웃은 이 모델에 하나의 하우징에 6개의 연결 위치를 제공합니다. 커버는 정의된 결합 영역을 형성하는 데 도움이 되며, 이는 와이어 하네스를 PCB에 연결하는 방법을 계획할 때 유용합니다. 여러 개의 와이어 연결이 있는 장비의 경우 명확한 핀 배열을 통해 조립 도면을 더 쉽게 따라갈 수 있습니다.

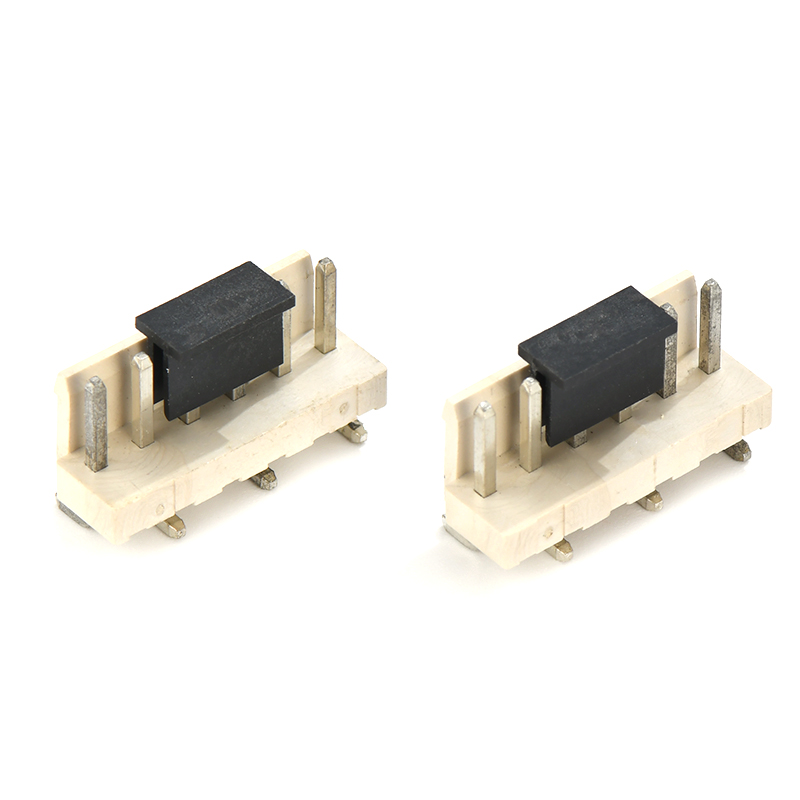

커버가 있는 6핀 SMT 웨이퍼 커넥터는 주문하기 전에 일치하는 하우징과 비교하여 확인해야 합니다. 유사한 제품 사진에 의존하기보다는 핀 개수, 피치, 키잉 모양, 접점 위치를 살펴보세요. 이러한 검사는 겉보기에는 비슷하지만 결합 부품에 맞지 않는 커넥터를 선택할 위험을 줄이는 데 도움이 됩니다.

MX3.09 올바른 보드 매치를 위한 피치

MX3.09 지정은 일반적인 2.54mm 웨이퍼 범위와 다른 피치 제품군을 나타냅니다. 이는 새 PCB의 커넥터를 비교하거나 기존 장치의 부품을 교체할 때 중요합니다. 3.09mm 피치는 웨이퍼 커넥터 2.54mm 또는 웨이퍼 커넥터 2.0mm와 상호 교환 가능한 것으로 취급되어서는 안 됩니다. 주문을 확정하기 전에 도면의 중심 간 핀 간격을 확인하십시오.

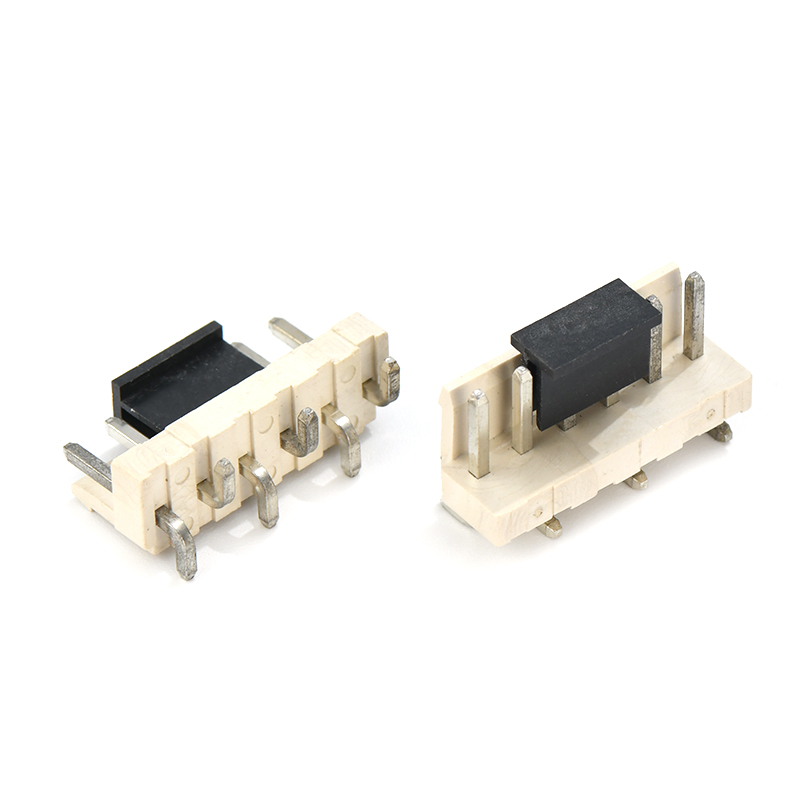

보드 설계에 이 피치와 6위치 SMT 연결이 필요한 경우 MX3.09 6T 표면 실장 웨이퍼 헤더를 고려할 수 있습니다. 다른 커넥터 시리즈에서 변경하는 경우 먼저 설치 공간, 핀 레이아웃 및 결합 하우징을 비교하십시오. 빠른 도면 확인을 통해 샘플 테스트 및 생산 설정 중 시간을 절약할 수 있습니다.

양장강전자공학을 선택하는 이유는 무엇입니까?

커넥터는 보드에 꼭 맞아야 하고, 와이어 하네스와 일치해야 하며, 한 생산 배치에서 다음 생산 배치까지 일관성을 유지해야 합니다. Dongguan Yangzankang Electronics Co., Ltd.는 2010년부터 커넥터 및 와이어 하니스 어셈블리에 주력해 왔습니다. 해당 제품 범위에는 핀 헤더, 암 헤더, BOX 헤더, IDC 헤더, D-SUB 커넥터, PH 커넥터 및 맞춤형 와이어 하니스 부품이 포함되어 구매자에게 완전한 연결 시스템 구축 시 더 많은 옵션을 제공합니다.

Yangzhanang은 또한 주문이 샘플 검토에서 대량 공급으로 이동함에 따라 생산 작업을 안정적으로 유지하기 위해 노력하고 있습니다. 이 회사는 약 6,000m2의 생산 기반을 보유하고 있으며 커넥터 구조에 대한 26개의 실용 신안 특허, IATF 16949 및 ISO 9001 관리 시스템 인증을 보유하고 있습니다. SMT 적용 웨이퍼 프로젝트의 경우 구매자는 생산을 진행하기 전에 팀과 PCB 풋프린트, 6핀 레이아웃 및 일치하는 와이어 측 부품에 대해 논의할 수 있습니다.
