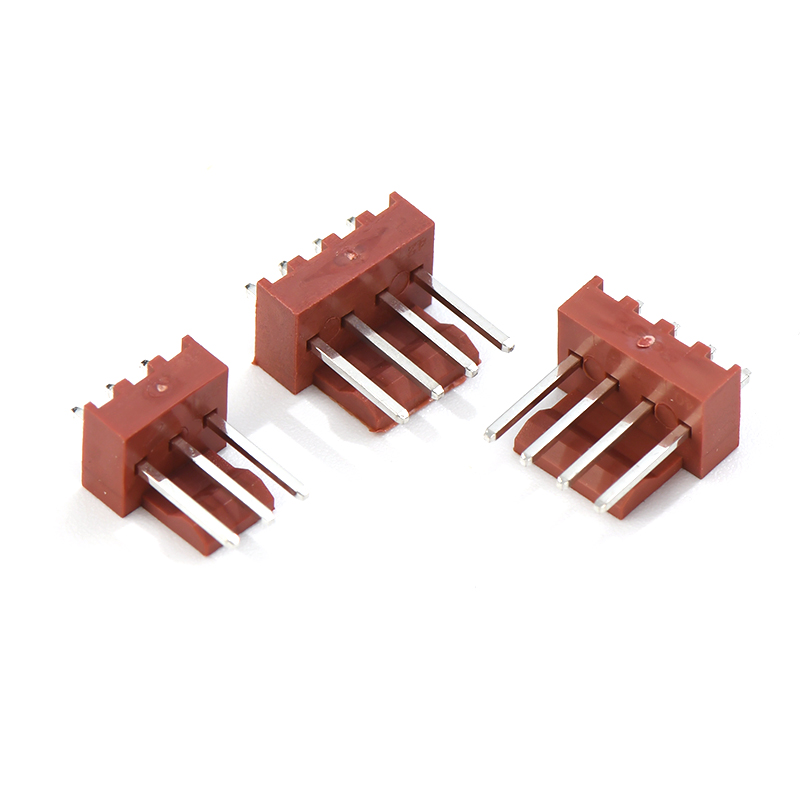

MX2.54 XP 수직형 짧은 후면 웨이퍼 헤더

MX2.54 XP 수직형 짧은 후면 웨이퍼 헤더는 보드 뒤 공간을 자세히 살펴봐야 하는 PCB 설계용으로 제작되었습니다. 짧은 후면 구조는 표준 웨이퍼 헤더가 어셈블리에서 확보할 수 있는 것보다 더 많은 공간을 차지할 수 있는 경우 설계자에게 또 다른 옵션을 제공합니다. 2.54mm 피치와 수직 레이아웃을 갖춘 이 부품은 소형 전자 장치의 와이어-보드 연결에 고려될 수 있습니다.

커넥터가 다른 부품 가까이에 배치되면 모양과 장착 방향이 중요합니다. 짧은 뒷면 디자인은 뒷면 공간이 제한된 보드 레이아웃에 도움이 될 수 있습니다. 2.54mm 짧은 후면 수직 핀 헤더를 찾는 구매자는 이 모델을 출발점으로 사용한 다음 최종 선택을 하기 전에 전체 도면 및 결합 부품을 확인할 수 있습니다.

제한된 보드 공간을 위한 짧은 후면 디자인

PCB 뒤의 공간이 항상 관리하기 쉬운 것은 아닙니다. 근처의 구성 요소, 엔클로저 및 기타 배선은 모두 커넥터에 남아 있는 공간에 영향을 미칠 수 있습니다. 이 MX2.54 XP 헤더의 짧은 후면 디자인은 엔지니어에게 보드 레이아웃을 계획할 때, 특히 더 긴 후면 섹션이 방해가 될 수 있는 경우 또 다른 옵션을 제공합니다.

짧은 헤더를 선택하기 전에 보드 두께, 구멍 레이아웃, 핀 길이 및 납땜 공간을 확인하십시오. 이러한 세부 정보는 커넥터가 설계에 필요한 위치에 배치될 수 있는지 확인하는 데 도움이 됩니다. 커넥터 웨이퍼를 다른 보드 연결 부품과 비교하는 경우 외부 모양을 넘어 각 부품이 전체 어셈블리에 어떻게 맞는지 확인하십시오.

깔끔한 배선 경로를 위한 수직 연결

수직 레이아웃은 커넥터가 PCB에 명확한 장착 방향을 제공합니다. 이는 보드를 직각으로 두지 않고 설정된 방향에서 와이어 하네스를 연결해야 하는 설계에 적합할 수 있습니다. 이는 배선 경로를 깔끔하게 유지해야 하는 제어 보드, 가전 제품, 통신 장치 및 기타 전자 제품에서 고려할 가치가 있습니다.

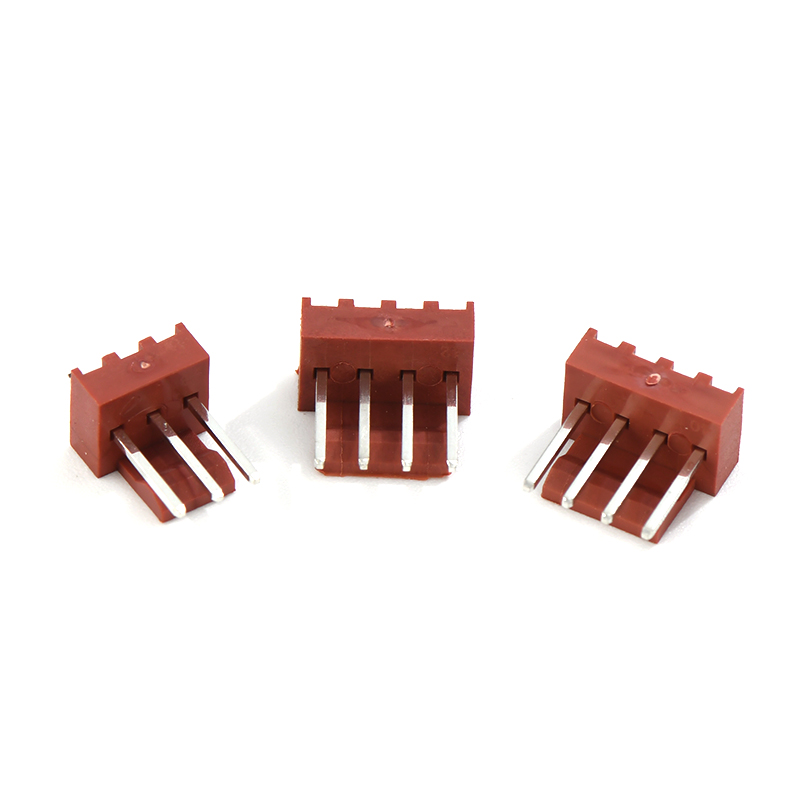

180 Degree Short Back 2.54mm Wafer Header

MX2.54 XP Vertical Short Back Wafer Header

180도 짧은 핀 웨이퍼 헤더는 특정 핀 방향과 더 짧은 후면 프로필을 요구하는 설계에 사용될 수 있습니다. 그러나 정확한 핀 배열과 결합 하우징은 도면과 일치해야 합니다. 2.54mm 웨이퍼 커넥터를 검토할 때 핀 방향뿐만 아니라 피치도 확인하십시오. 일치하는 피치만으로는 두 부품이 결합될 수 있음을 확인할 수 없습니다.

전선 기판 간 조립을 위한 짧은 핀 세부 정보

숏백 구조는 선택 과정의 한 부분입니다. 핀 길이와 결합 디자인에도 주의가 필요합니다. 짧은 후면 와이어-보드 커넥터의 경우 구매자는 헤더가 와이어 측 하우징과 연결되는 방식, 납땜에 필요한 핀 길이, 완성된 조인트가 인클로저에 맞는지 확인해야 합니다.

일부 프로젝트에서는 초기 설계 단계에서 웨이퍼 커넥터 2.0mm를 2.54mm 모델과 비교할 수도 있습니다. 이 두 피치는 서로 바꿔 사용할 수 없으므로 부품을 변경하기 전에 PCB 설치 공간과 결합 커넥터를 확인하십시오. Yangzankang은 핀 헤더, 암 헤더, BOX 헤더, IDC 헤더, D-SUB 커넥터 및 PH 커넥터를 포함한 다양한 커넥터 유형을 제공하므로 구매자에게 완전한 연결 시스템을 계획할 때 더 많은 옵션을 제공합니다.

양장강전자공학을 선택하는 이유는 무엇입니까?

좋은 커넥터 선택은 완제품에 영향을 미치는 세부 사항부터 시작됩니다. Dongguan Yangzankang Electronics Co., Ltd.는 2010년부터 커넥터 및 와이어 하네스 어셈블리 분야에 종사해 왔습니다. 엔지니어링 팀은 적합성, 접촉 및 반복 사용에 영향을 미치는 설계 세부 사항에 중점을 두고 커넥터 구조에 대한 26개의 실용 신안 특허를 획득했습니다.

짧은 웨이퍼 헤더가 필요한 프로젝트의 경우 Yangzankang은 샘플 생산 전에 보드 레이아웃, 핀 배열 및 일치하는 와이어 하네스에 대해 논의할 수 있습니다. 이 회사는 약 6,000평방미터의 생산 기지를 운영하고 있으며 IATF 16949 및 ISO 9001 관리 시스템 인증을 보유하고 있습니다. 기존 설계를 검토하든 새 설계를 준비하든 팀은 프로젝트 요구 사항에 따라 샘플 검사 및 대량 생산을 지원할 수 있습니다.
